Renesas 854S01AKILF 高性能2:1差分至LVDS多路復用器

Renesas 854S01AKILF 高性能2:1差分至LVDS多路復用器

來源:本站時間:2025-08-06瀏覽數:

854S01AKILF是(Renesas)推出的一款時鐘多路復用器芯片,采用16-VFQFN封裝,支持2:1差分輸入/輸出轉換,最高頻率可達2.5 GHz。下面是854S01AKILF具體參數信息:類型:多路復用器電路數:1比率 - 輸入:輸出:2:1差分 - 輸入:輸出:是/是輸入:LVDS,LVPECL輸出:LVDS頻率…

854S01AKILF是(Renesas)推出的一款時鐘多路復用器芯片,采用16-VFQFN封裝,支持2:1差分輸入/輸出轉換,最高頻率可達2.5 GHz。下面是854S01AKILF具體參數信息:

類型:多路復用器

電路數:1

比率 - 輸入:輸出:2:1

差分 - 輸入:輸出:是/是

輸入:LVDS,LVPECL

輸出:LVDS

頻率 - 最大值:2.5 GHz

電壓 - 供電:3.135V ~ 3.465V

工作溫度:-40°C ~ 85°C

安裝類型:表面貼裝型

封裝/外殼:16-VFQFN


描述

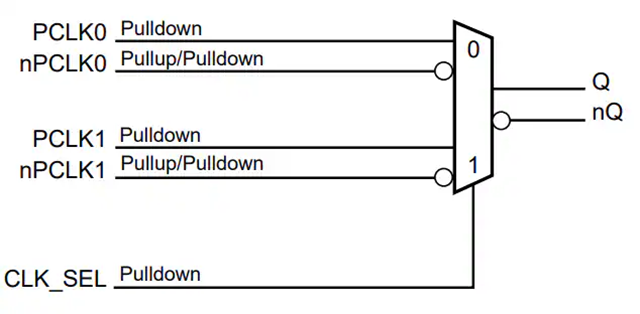

854S01AKILF設計為高性能 2:1 差分轉 LVDS 多路復用器,可通過接受 LVPECL、LVDS 或 CML 電平的差分輸入執行差分轉換。854S01AKILF使用 nPCLK0 和 nPCLK1 上的電阻偏置網絡將 LVCMOS/LVTTL 輸入信號轉換為 LVDS 電平。該器件具有2:1 LVDS MUX和一個LVDS輸出對,最大輸入/輸出頻率為2.5GHz,RMS附加相位抖動為0.06ps(典型值),傳播延遲為600ps(最大值)。該854S01AKILF多路復用器采用小型 3mm x 3mm 16-VFQFN 封裝,非常適合空間受限的電路板。



主要特點

2:1 LVDS 多路復用器

一個LVDS輸出對

可接受兩個差分時鐘輸入(LVPECL、LVDS、CML)

2.5GHz 最大輸入/輸出頻率

通過在nPCLK0、nPCLK1上使用電阻偏置網絡,將LVCMOS/LVTTL輸入信號轉換為LVDS電平

0.06ps(典型值)RMS附加相位抖動

600ps(最大)傳播延遲

350ps(最大)零件間偏斜

全 3.3V 電源模式

-40°C 至 85°C 環境工作溫度

采用無鉛 (RoHS 6) 封裝


應用場景

854S01AKILF適用于高速時鐘信號處理場景,符合 RoHS3 環保標準,濕度敏感等級為3(168小時)。
