MA600GQE是由（MPS）生產的一款INL<0.6 (<0.1)、高精度、高帶寬、可配置數字磁性角度傳感器，適用于機器人關節、工業自動化、電動汽車驅動系統等高精度位置檢測場景。 ?MA600GQE具備以下特性和優勢誤差 (INL) <0.6使用片上 32 點查找表進行用戶校準后可實現誤差…
MA600GQE是由（MPS）生產的一款INL<0.6° (<0.1°)、高精度、高帶寬、可配置數字磁性角度傳感器，適用于機器人關節、工業自動化、電動汽車驅動系統等高精度位置檢測場景。 ?
MA600GQE具備以下特性和優勢
誤差 (INL) <0.6°
使用片上 32 點查找表進行用戶校準后可實現誤差 (INL) <0.1°
可配置 12 位至 15 位絕對角度編碼器
高帶寬（如12.5 位分辨率下12kHz 頻率）
無延遲
10mT 至 >100mT 的寬磁場范圍
用于數字角度讀取和芯片配置的串行外設接口 (SPI)
用于數字角度讀取的同步串行接口 (SSI)
增量ABZ 正交編碼器接口，每圈脈沖數可配置 (1–4096)
增量 UVW 編碼器輸出
脈寬調制 (PWM) 絕對輸出
多圈或速度輸出選項
3.3V 電源電壓
7.5mA 靜態電流 (IAVDD + IDVDD)
-40°C 至 +125°C 工作溫度范圍
采用小尺寸 QFN-16 (3mmx3mm) 封裝
詳情
MA600GQE是一款高精度、高帶寬的磁性角度傳感器，可用于檢測永磁體（通常為旋轉軸上的徑向磁化圓柱體）的絕對角位置。該器件集成了精密隧道磁阻 (TMR) 傳感器，可實現高帶寬與高精度 (INL)，是位置控制和機器人技術的理想解決方案。
MA600GQE支持寬磁場強度與空間配置范圍，并同時支持軸端（同軸）和側軸（離軸）安裝配置。其片上非易失性存儲器 (NVM) 可存儲配置參數，如參考零角位置和 ABZ/UVW/PWM 設置。
MA600GQE經過工廠校準，可在其工作溫度范圍內實現低于 0.6° 的誤差 (INL)。此外，用戶還可通過可配置 32 點校正表進行最終系統校準；用戶校準后產生的誤差 (INL) 可小于 0.1°。

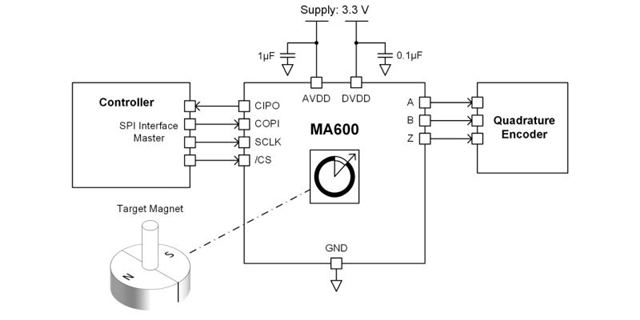

與 MA600GQE 的通信通過串行外設接口 (SPI) 和同步串行接口 (SSI) 完成。
目標應用
機器人
多圈編碼器
位置控制
速度控制
技術規格
產品：MA600GQE
用于測量：角度，旋轉位置
技術：磁阻
旋轉角度 - 電氣，機械：0° ~ 360°
線性范圍：-
輸出：SPI
輸出信號：順時針增加
致動器類型：外磁鐵，不含
線性度：±1.7%
電阻容差：-
電壓 - 供電：3V ~ 3.6V
安裝類型：表面貼裝，可潤濕側翼
端接樣式：鷗翼
工作溫度：-40°C ~ 125°C
封裝/外殼：16-QFN（3x3）
