LMZ31710RVQR 電源模塊是一款易于使用的集成式電源解 決方案，它在一個扁平的 QFN 封裝內整合了一個帶有 功率 MOSFET 的 10A 直流/直流轉換器、一個屏蔽式 電感器和多個無源器件。此整體電源解決方案僅需三個 外部組件，并省去了環路補償和磁性元件選擇過程。

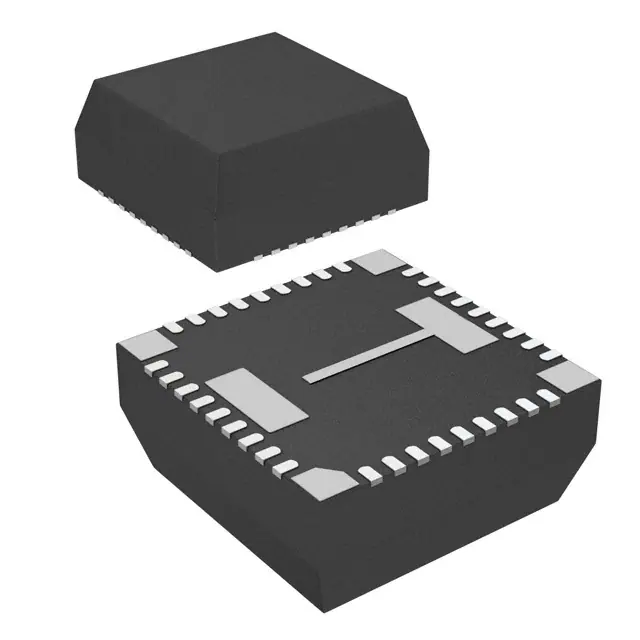

此器件采用 10 × 10 × 4.3mm QFN 封裝，可輕松焊接 到印刷電路板上，并可實現緊湊的負載點設計。此器件 可實現超過 95% 的效率，具有熱阻為 13.3°C/W 的出 色功率耗散能力。LMZ31710 提供離散負載點設計所 具有的靈活性和特性集，非常適合為廣泛的集成電路 (IC) 和系統供電。先進的封裝技術可提供一個與標準 QFN 貼裝和測試技術兼容的穩健耐用且可靠的電源解 決方案。

特性

? 完全集成的電源解決方案

– 小型扁平設計

– 與 LMZ31707 和 LMZ31704 之間具有引腳兼容性

– 10mm × 10mm × 4.3mm 封裝

? 效率高達 95%

? Eco-Mode?和輕負載效率 (LLE)

? 寬輸出電壓調節范圍為0.6V 至 5.5V，基準精度為 1%

? 支持針對更高電流的并行運行

? 可選分離電源軌可實現低至 2.95V 的輸入電壓

? 可調節的開關頻率范圍（200kHz 至 1.2MHz）

? 與外部時鐘同步

? 提供 180° 異相位時鐘信號

? 可調慢速啟動

? 輸出電壓排序和跟蹤

? 電源正常輸出

? 可編程欠壓鎖定 (UVLO)

? 過流和過熱保護

? 預偏置輸出啟動

? 工作溫度范圍：–40°C 至 +85°C

? 增強的散熱性能：13.3°C/W

? 符合 EN55022 B 類輻射發射標準

- 集成屏蔽式電感器

? 利用 LMZ31710 并借助 WEBENCH? 電源設計器創建定制設計方案

應用

? 寬帶和通信基礎設施

? 自動測試和醫療設備

? 緊湊型 PCI/PCI 快速接口/PXI 快速接口

? DSP 和 FPGA 負載點應用
