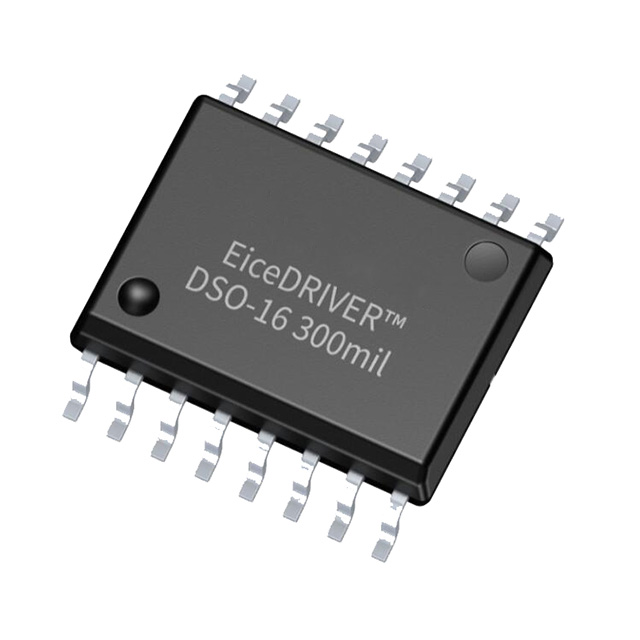

2ED1322S12MXUMA1 是 1200V 高電流半橋柵極驅動器 IC，集成了自舉二極管和 OCP。EiceDRIVER? 1200 V 半橋柵極驅動器 IC 具有典型的 2.3 A 源電流、4.6 A 灌電流和防止交叉?zhèn)鲗?dǎo)功能，采用 DSO-16 (300mils) 封裝，適用于 1200 V SiC MOSFET 和 IGBT 功率器件。

功能概述

浮動通道設計用于自舉操作

最大自舉電壓（VB 節點）為 + 1225 V

工作電壓（VS 節點）高達 + 1200 V

100 V 負 VS 瞬態電壓抗擾度，700 ns 重復脈沖

2.3 A / 4.6 A 峰值輸出源電流/灌電流能力

集成超快過流保護 (OCP)

± 5% 高精度參考閾值

從過流感應到輸出關斷的時間小于 1 us

集成超快、低電阻自舉二極管

集成死區時間和擊穿防止邏輯

啟用、故障和可編程故障清除 RFE 輸入

VS 引腳上的邏輯工作電壓高達 -8 V

獨立的每通道欠壓鎖定 (UVLO)

25 V VCC 電源電壓（最大值）

獨立的邏輯 (VSS) 和輸出接地 (COM)

大于 5 mm 的間隙/爬電空間

2 kV HBM ESD 能力

應用

吊扇 - 電機控制和驅動解決方案

暖通空調 (HVAC)

電機控制和驅動

住宅熱泵
